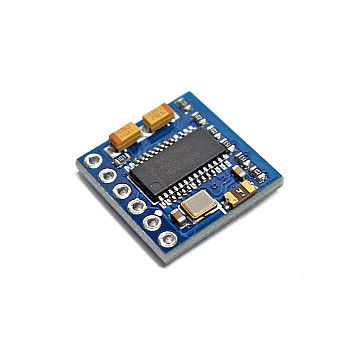

Модуль OSD Ardupilot Micro MinimOSD (не оригинал)

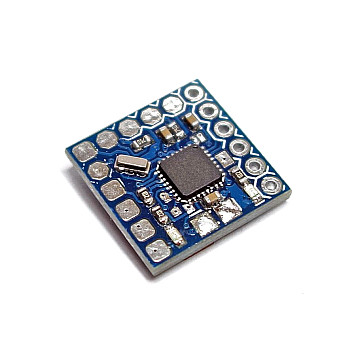

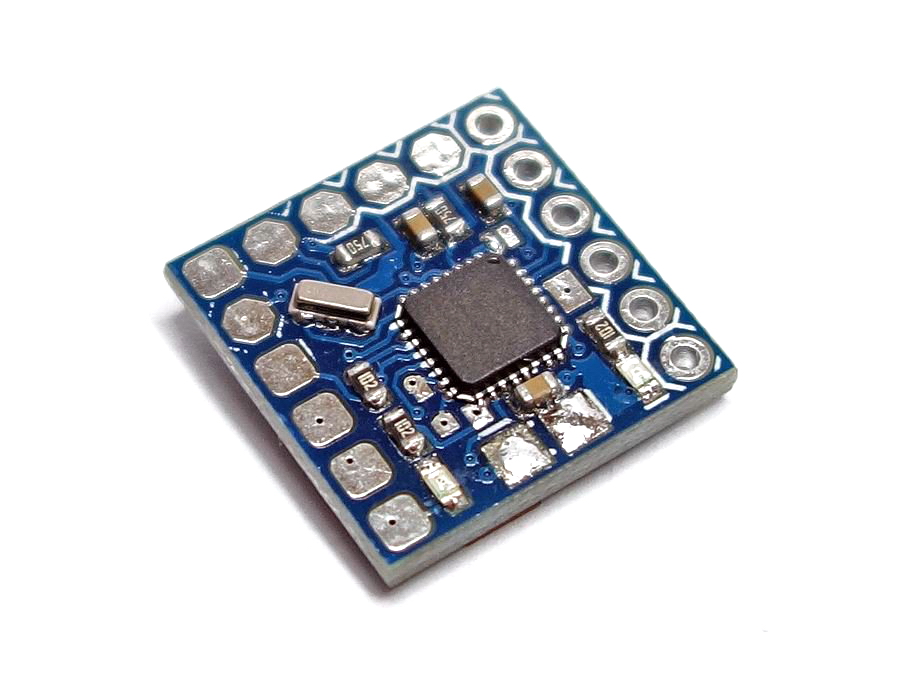

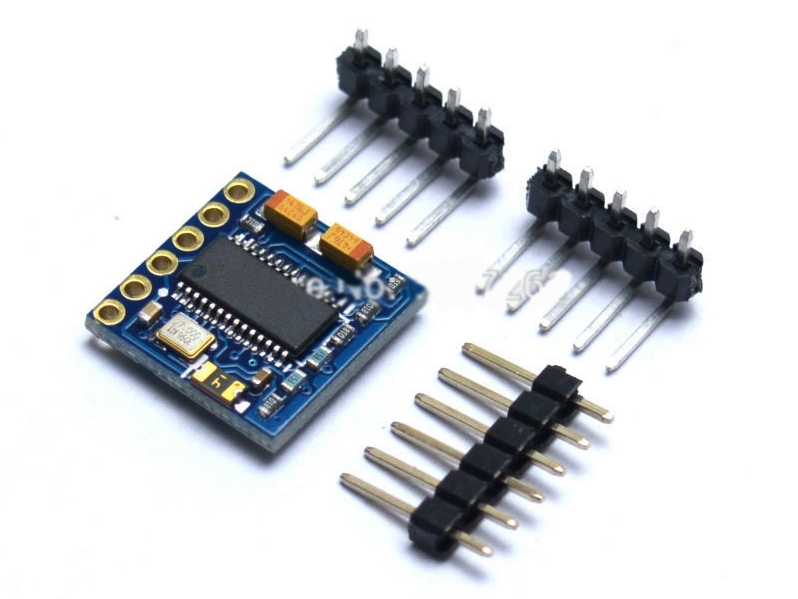

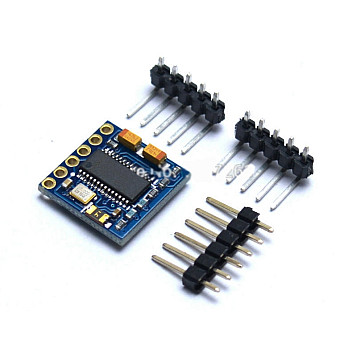

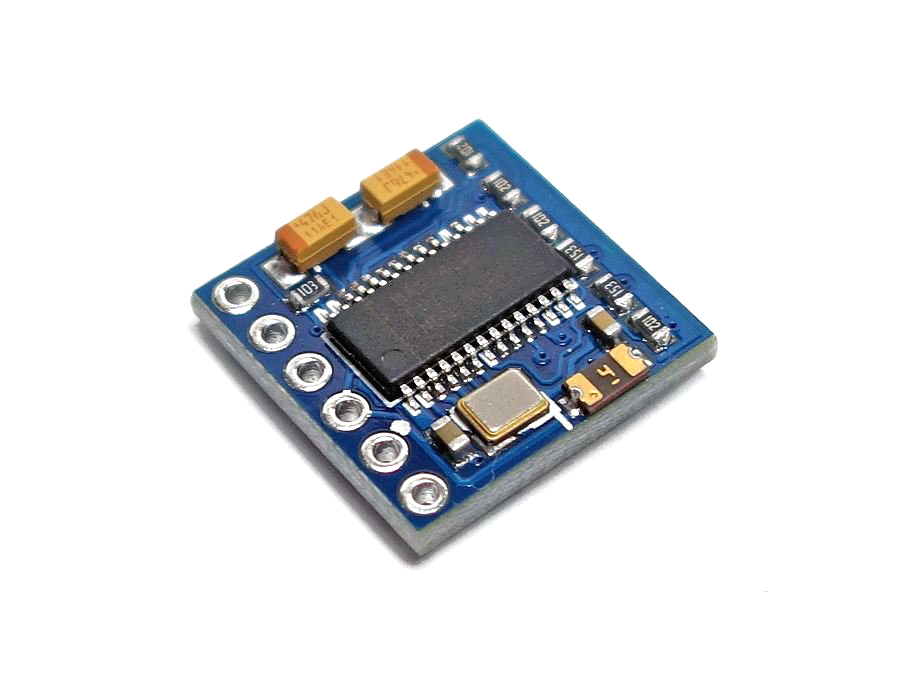

Микро версия модуля OSD телеметрии MinimOSD. При размере в 15х15мм, данная плата имеет все те же самые функции, что и ее больший аналог. Подходит для мини легких систем таких как 250-й класс квадрокоптеров. Идет уже с предустановленной прошивкой KV Team и работает с CleanFlight с минимальными настройками.

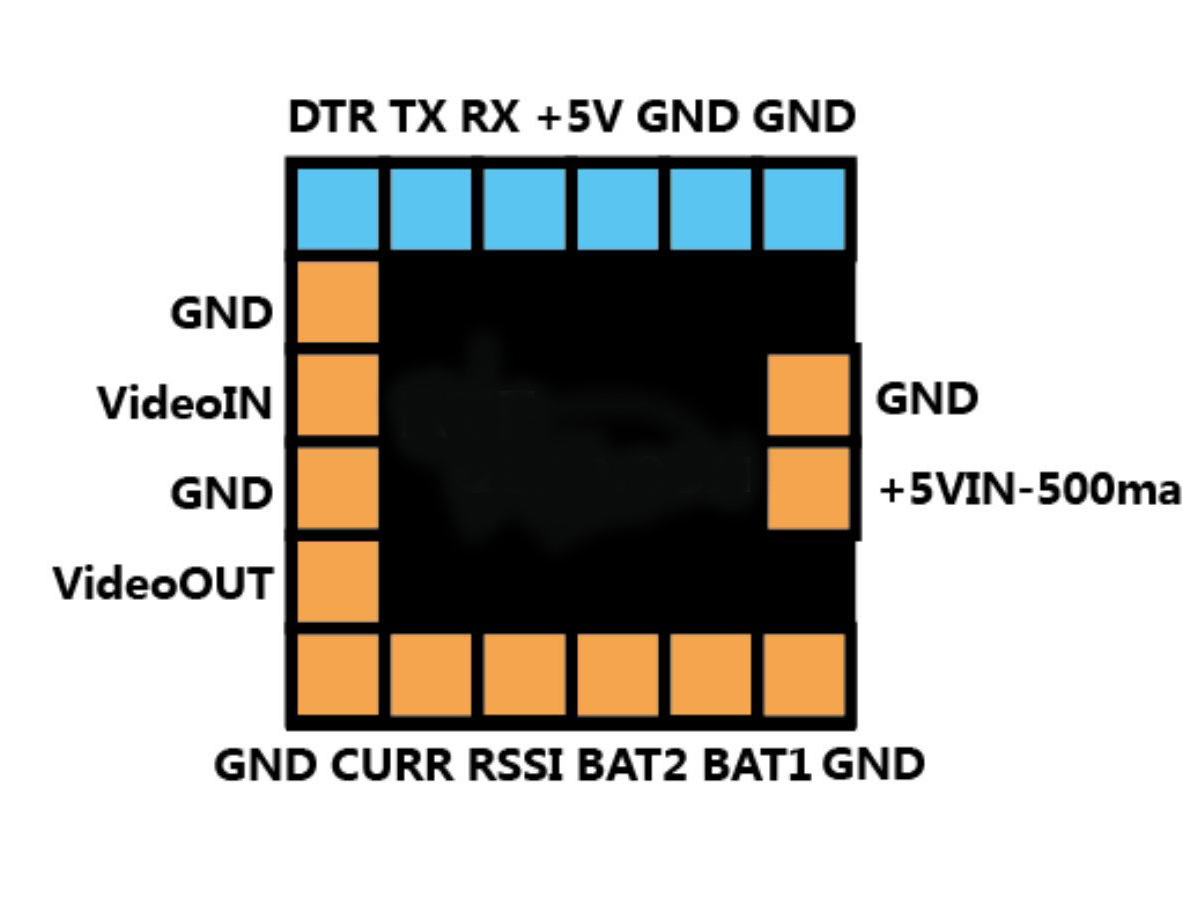

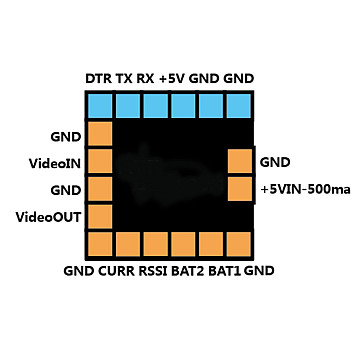

Реализованы выводы для удобного подключения датчиков питания от двух разных батарей, RSSI сигнала, а так же для сенсора тока.
Данный модуль подходит для таких контроллеров как: ArduPilot (APM, Hawk), Naze32, Flip 32, CCD3, MultiWii и др.
Для прошивки и настройки нужно подключить MinimOSD к компьютеру с помощью USB-UART переходника (FTDI, PL2303, CP2102 или любого другого модуля последовательного порта).

Особенности:

• Все функции как и у большого Minim OSD
• Регулятор питания отсутствует. Питание платы - 5 вольт
• UART вход (FTDI совместимый)
• Может считывать показания напряжения с батарей до 4S
• Вход для аналогового или цифрового PWM сигнала RSSI
• Вход для датчика тока

Характеристики:

• Управляющий контроллер: ATmega328P с Arduino bootloader
• Интерфейс управления: UART (5V)
• Микросхема OSD: MAX7456
• Напряжение питания: 4,85-5,15 В
• Ток потребления: до 145 мА при 5 В
• Тип OSD: Текстовый (псевдографика)
• Цветность OSD: Чернобелый
• Видеоформат: PAL | NTSC
• Размер отображения: 16 строк х 30 знакомест
• Размер знакоместа: 12х18 точек

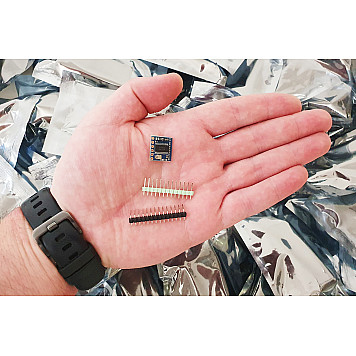

• Размеры платы: 15х15x4 мм
• Вес платы: 1,2 г

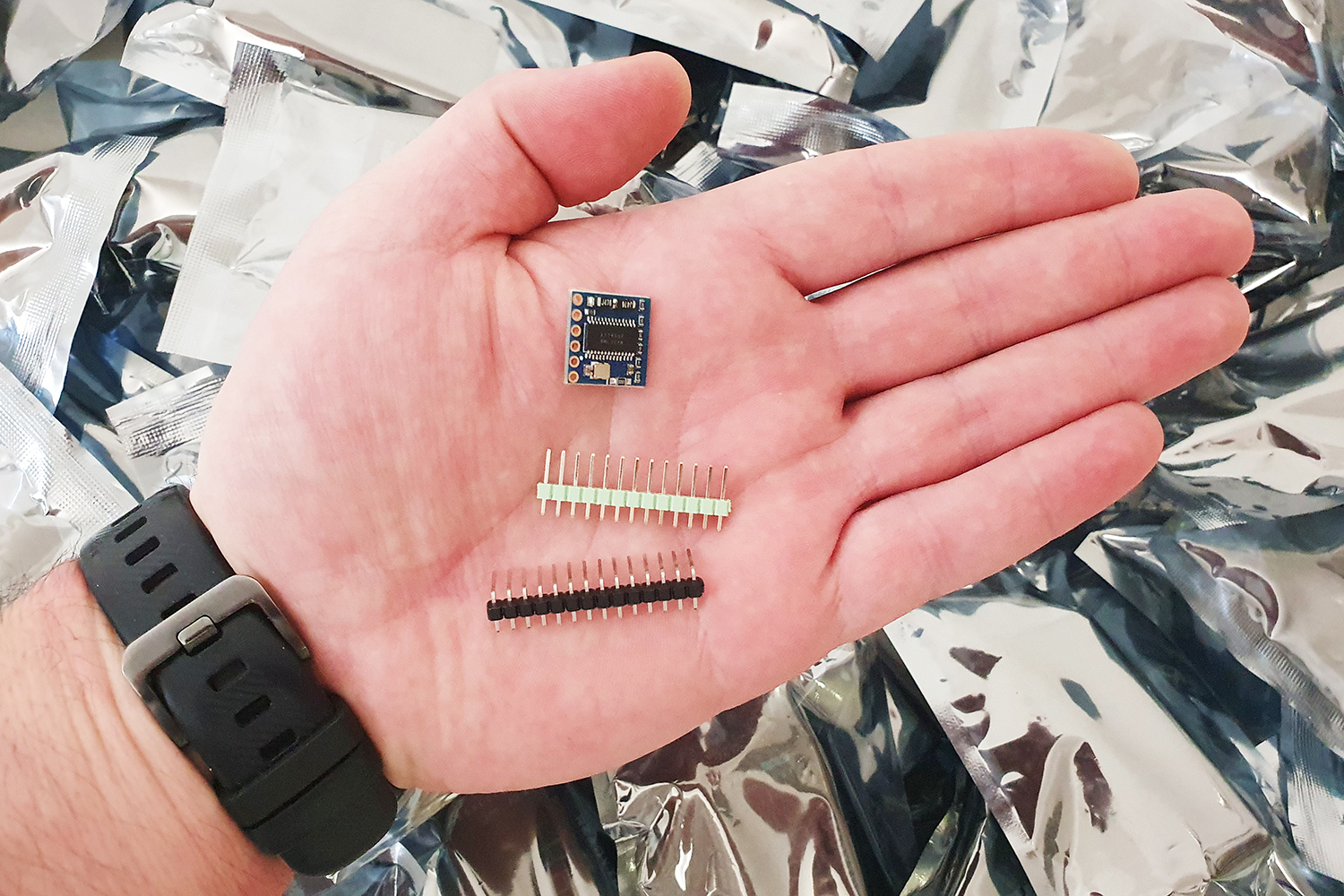

Комплектация:

• Модуль MicroOSD - 1 шт

Дополнительно необходимо:

• Полётный контроллер с 5V-совместимым UART-ом - 1 шт

Особливості:

• Все функции как и у большого Minim OSD
• Регулятор питания отсутствует. Питание платы - 5 вольт
• UART вход (FTDI совместимый)
• Может считывать показания напряжения с батарей до 4S
• Вход для аналогового или цифрового PWM сигнала RSSI
• Вход для датчика тока

Характеристики:

• Управляющий контроллер: ATmega328P с Arduino bootloader
• Интерфейс управления: UART (5V)
• Микросхема OSD: MAX7456
• Напряжение питания: 4,85-5,15 В
• Ток потребления: до 145 мА при 5 В
• Тип OSD: Текстовый (псевдографика)
• Цветность OSD: Чернобелый
• Видеоформат: PAL | NTSC
• Размер отображения: 16 строк х 30 знакомест
• Размер знакоместа: 12х18 точек
• Размеры платы: 15х15x4 мм
• Вес платы: 1,2 г

Комплектація:

• Модуль MicroOSD - 1 шт

Додатково необхідно:

• Полётный контроллер с 5V-совместимым UART-ом - 1 шт
