Промышленная инспекция геометрии и обратное проектирование всегда требовали компромиссов при выборе оборудования. Для быстрой оцифровки крупных узлов инженерам приходилось использовать оптические системы структурированного света, а для фиксации сложных кромок, глубоких пазов или глянцевого черного пластика – переключаться на ручные лазерные сканеры.
Вышедший в 2026 году профессиональный беспроводной 3D сканер метрологического класса Revopoint Metro Y Ultra полностью решает эту проблему, объединяя две разные технологии в одном устройстве. Конструкторам удалось совместить прецизионный многолинейный синий лазер и широкоформатный структурированный свет внутри единого сверхлегкого корпуса весом всего 450 грамм. Такое гибридное решение позволяет решать весь спектр задач контроля качества, реверс-инжиниринга и высокоточного CAD-моделирования объектов малого и среднего размера без использования стороннего оборудования.
В этом обзоре мы детально изучим пять инновационных режимов работы новинки, ее технический потенциал и структуру стандартной комплектации.
Пять продвинутых режимов сканирования в единой системе
Главное технологическое преимущество Metro Y Ultra – комбинация двух разных физических принципов оцифровки, формирующая пять специализированных сценариев работы под конкретную инженерную задачу:
1. Режим 34 синих перекрестных лазерных линий. Проекция плотной сетки лазеров обеспечивает ультрабыстрый захват геометрии. Это базовый выбор для оцифровки сложных промышленных материалов, включая абсолютно черные, глянцевые и металлические отражающие поверхности без предварительного использования матирующих спреев.
2. Режим 15 синих параллельных лазерных линий. Конфигурация с повышенной плотностью лучей, оптимизированная для деликатной и высокодетализированной фиксации острых краев, мелких элементов и сложной геометрии.
3. Режим одиночной синей лазерной линии. Идеально подходит для глубоких технологических отверстий, узких канавок, пазов и других труднодоступных мест, где стандартная триангуляция широкого поля бессильна.
4. 62-линейный режим структурированного света. Предназначен для скоростного сканирования без использования позиционных маркеров. Обеспечивает колоссальную плотность облака точек на поверхностях с выраженными геометрическими особенностями.

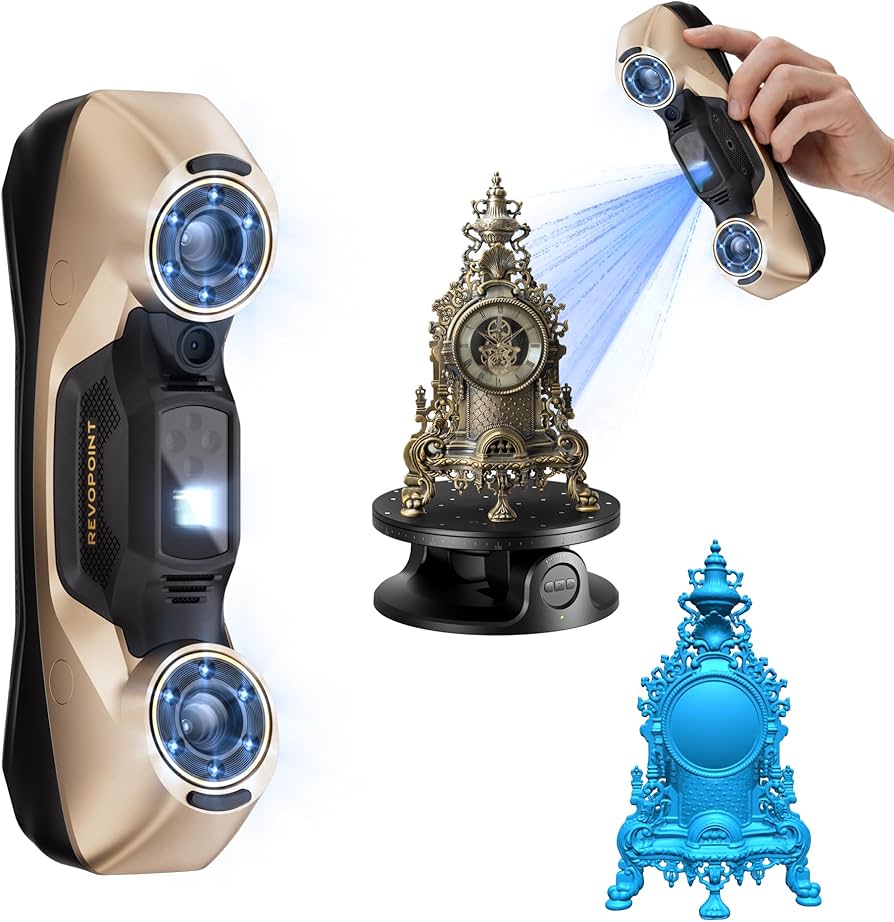

5. Режим автоматического поворотного стола. Полностью автоматизированный настольный рабочий процесс, гарантирующий высокую повторяемость результатов при циклическом сканировании серийных деталей малого и среднего размера.
Метрологическая точность и технические параметры
Для оценки измерительного потенциала устройства приведем ключевые верифицированные характеристики сканера в таблице:
| Параметр | Техническое значение |
| Исполнение устройства | Ручное и настольное (Handheld / Desktop) |
| Технология датчиков | Многолинейный синий лазер + структурированный свет |
| Точность одного кадра | От 0,01 мм до 0,015 мм |
| Объемная точность (Laser) | 0.015 мм + 0,04 мм × L (м), где L – длина объекта в метрах |
| Расстояние между точками | До 0,05 мм |
| Скорость сбора данных | До 3 000 000 точек/с (лазер) / до 7 000 000 точек/с (свет) |

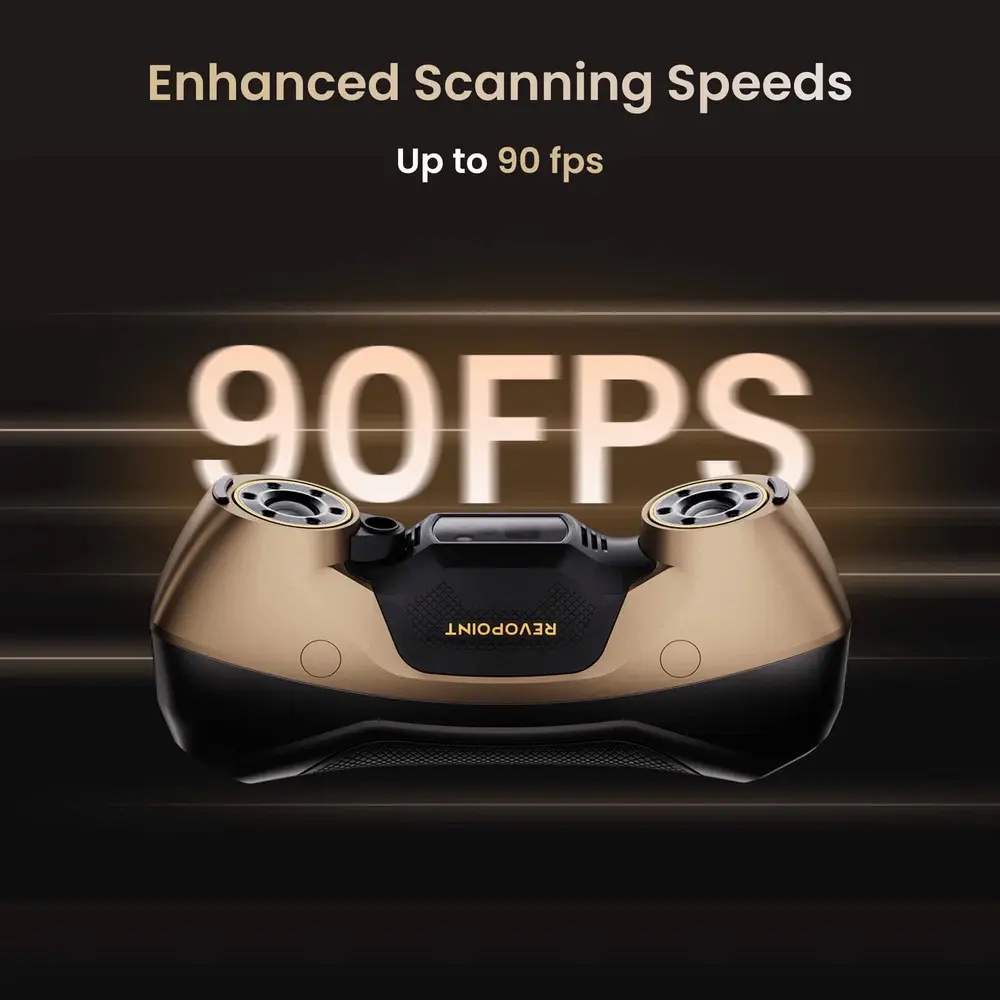

| Частота кадров | До 90 кадров/с |
| Рабочая дистанция | 200 – 400 мм |
| Диапазон области захвата | От 152х138 мм до 332х276 мм |
| Интерфейсы связи | Wi-Fi 6 (беспроводной режим) / USB Type-C |
| Форматы экспорта моделей | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
Благодаря интеграции скоростного модуля Wi-Fi 6 и встроенного процессора ARM для первичной обработки данных, оператор может комфортно сканировать крупные объекты на весу, не ограничивая движения проводами.
Длина волны синего лазера и продвинутые алгоритмы фильтрации позволяют уверенно оцифровывать темные пластики, металлические отливки, пресс-формы и кузовные автомобильные компоненты без бликов и потери кадров.
Датчики Metro Y Ultra защищены от внешней засветки и сохраняют стабильную работоспособность под открытым небом при уровне освещения до 100000 люкс.
Сканер поставляется с мощным пакетом ПО, поддерживающим обработку облака точек в реальном времени, автоматическое выравнивание, генерацию правильной полигональной сетки и встроенные инструменты Revo Measure для проведения инспекции и контроля допусков.
Что входит в стандартную комплектацию?
В отличие от многих промышленных систем, где каждый кабель и штатив приобретаются отдельно, standard-поставка Revopoint Metro Y Ultra включает полный набор инструментов для немедленного старта:
• 3D сканер Revopoint Metro Y Ultra;
• двухосевой автоматический поворотный стол для настольного сканирования;
• эргономичный штатив (tripod);
• мобильный комплект аксессуаров (4-е поколение);
• набор позиционных маркеров (500 штук диаметром 6 мм);
• высококачественная калибровочная плата для ручной юстировки датчиков;
• коллекционный образец бюста для проведения тестовых сканирований;
• интерфейсный кабель USB Type-C на Type-C и адаптер питания;
• жесткий защитный чехол для безопасной транспортировки оборудования.
Сферы применения

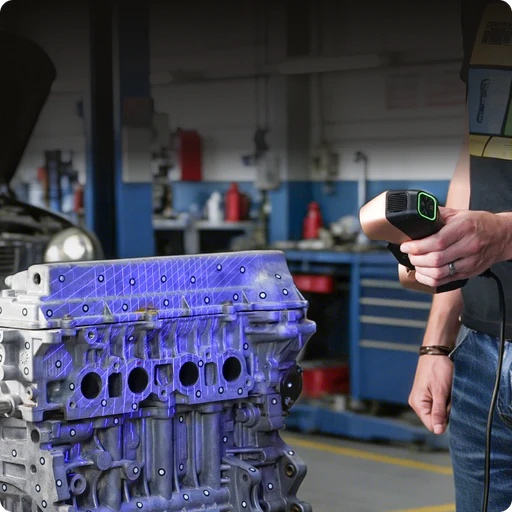

Универсальная гибридная архитектура делает Revopoint Metro Y Ultra незаменимым инструментом в автомобильной инженерии (моделирование обвесов, проектирование выхлопных систем), при контроле качества на производстве (метрологическая инспекция геометрии), в реверс-инжиниринге изношенных деталей оборудования, а также при высокоточной подготовке объектов к последующей 3D печати или цифровому архивированию.
Преимущества заказа Revopoint Metro Y Ultra в интернет-магазине «Tucans»
При покупке измерительного оборудования метрологического класса ключевым фактором становится надежность поставщика. В интернет-магазине «Tucans» представлены оригинальные 3D сканеры Revopoint с официальной гарантией и квалифицированным сервисным сопровождением.
Наши технические специалисты помогут провести первичную настройку программной среды Revo Metro, проконсультируют по подбору оптимальных режимов сканирования под задачи вашего бизнеса и обеспечат бесперебойную поставку оригинальных расходных материалов, включая позиционные маркеры и специализированные аксессуары.
Ознакомьтесь с подробными характеристиками новинки в каталоге нашего сайта или свяжитесь с менеджерами в мессенджерах для оперативного оформления заказа и вывода контроля качества вашего производства на принципиально новый уровень!
