Любая механика со временем изнашивается, забивается пылью и теряет заводские настройки. 3D принтер, работающий сутками на высоких скоростях и температурах, — не исключение. Игнорирование базового ТО всегда заканчивается одинаково: испорченная многочасовая печать, залитый пластиком хотенд или сгоревший драйвер.
Разберем алгоритм профессиональной диагностики оборудования и способы решения типичных аппаратных сбоев.
Полная диагностика и плановое обслуживание
Профилактику нужно проводить каждые 300–500 часов печати. Это занимает около часа, но экономит деньги на замене дорогих узлов.

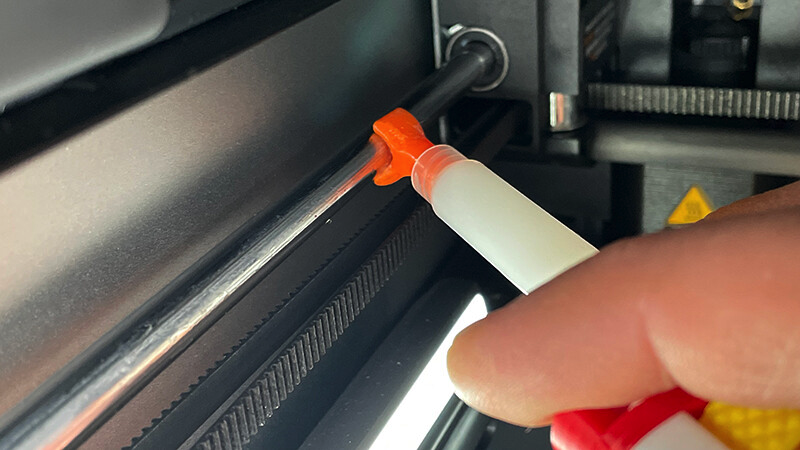

Очистка и смазка механики
Кинематика страдает первой. Пыль смешивается с заводской смазкой, превращаясь в абразивную пасту.
Порядок действий:
Протрите гладкие валы, линейные рельсы и ходовые винты изопропиловым спиртом с помощью безворсовых салфеток.
Нанесите свежую смазку: для винтов оси Z подойдет тефлоновая или силиконовая, для линейных подшипников и кареток рельс — качественная литиевая (например, EP2).
Проверьте натяжение ремней. Они должны издавать низкий глухой звук при щипке. Перетяжка убивает подшипники шаговых моторов, недотяг вызывает люфты.
Проверка экструдера и хотeнда

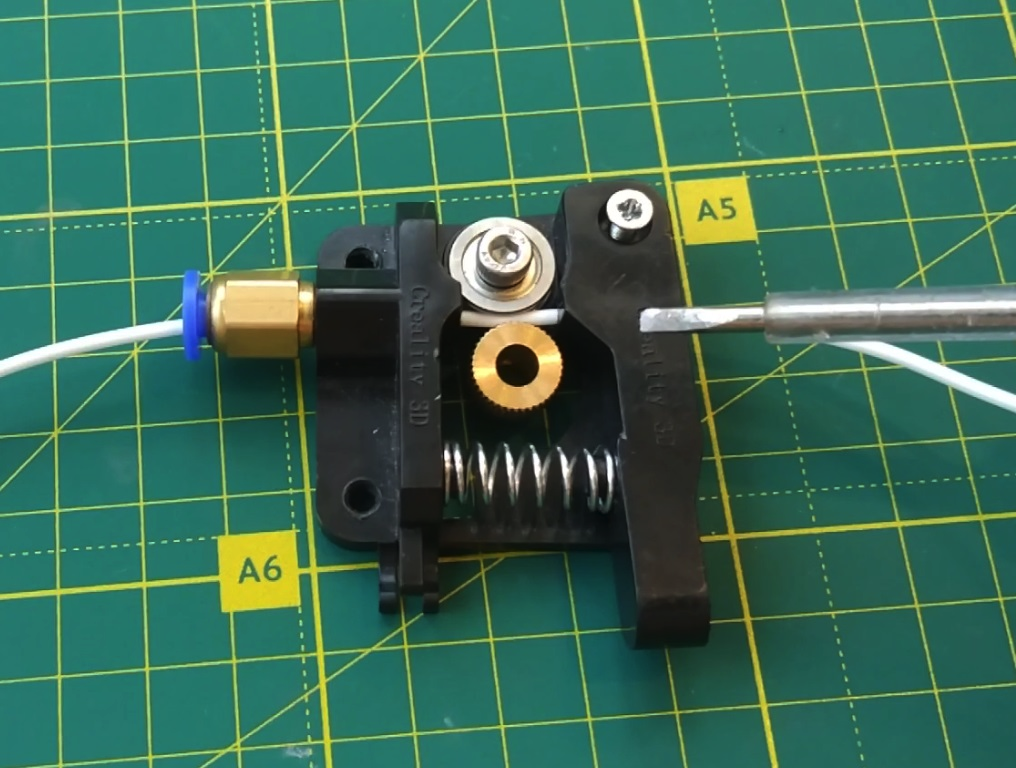

Разберите узел подачи. Шестерни фидера часто забиваются пластиковой стружкой, из-за чего зубья теряют зацеп и нить начинает проскальзывать.
Вычистите зубья жесткой щеткой. Осмотрите тефлоновую трубку (если у вас Bowden или прямой экструдер с PTFE вкладышем). Со временем тефлон деформируется и подгорает в зоне контакта с термобарьером. Отрежьте 1–2 см поврежденной трубки строго под углом 90 градусов специальным резаком.
Электрика и охлаждение
Осмотрите клеммы на материнской плате, особенно провода подогрева стола и хотенда.
Они должны быть плотно зажаты и в идеале обжаты наконечниками (НШВИ). Облуженные припоем концы со временем проседают в клеммниках, что ведет к искрению и выгоранию разъемов. Проверьте все кулеры. Вентилятор радиатора должен стартовать без гула. Малейшее снижение его оборотов приведет к тепловой пробке.
10 самых частых неисправностей и методы их устранения

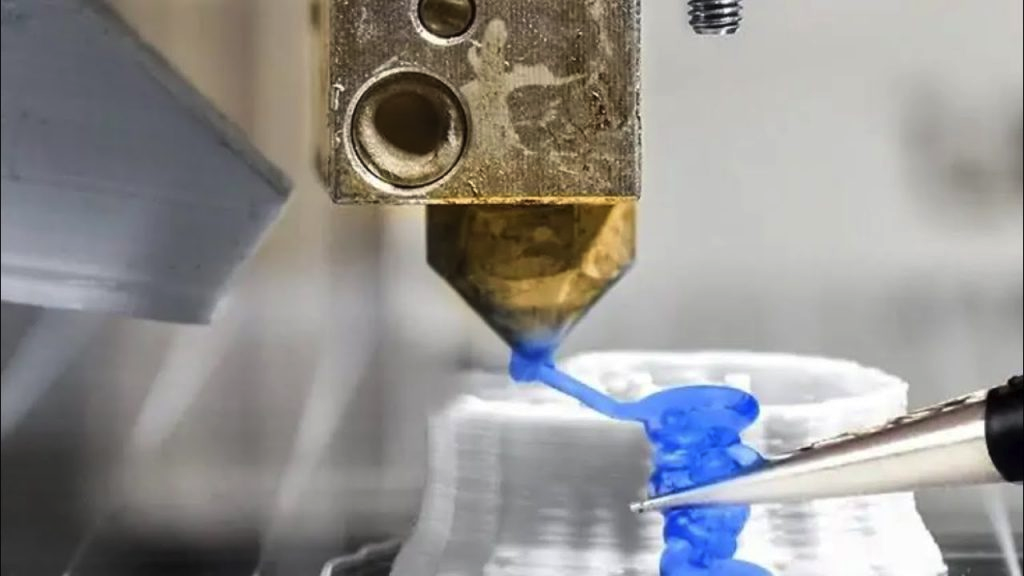

Частичная или полная закупорка сопла
Симптомы: пластик лезет кривой струйкой, ложится с пропусками или экструзия останавливается полностью.
Решение: сделайте «холодную протяжку» (cold pull) нейлоном или чистящим филаментом. Если внутри застрял нагар или металлическая стружка, — используйте специальную иглу для чистки сопел при нагретом хот-энде. В запущенных случаях сопло подлежит замене.
Смещение слоев (Layer Shift)
Симптомы: на определенной высоте деталь съезжает по оси X или Y, образуя ступеньку.
Решение: подтяните ремни. Проверьте потайные винты (гужоны) на шкивах шаговых двигателей — один из винтов должен упираться строго в плоский срез вала мотора. Убедитесь, что драйверы шаговых моторов не перегреваются из-за плохой вентиляции подвала принтера.

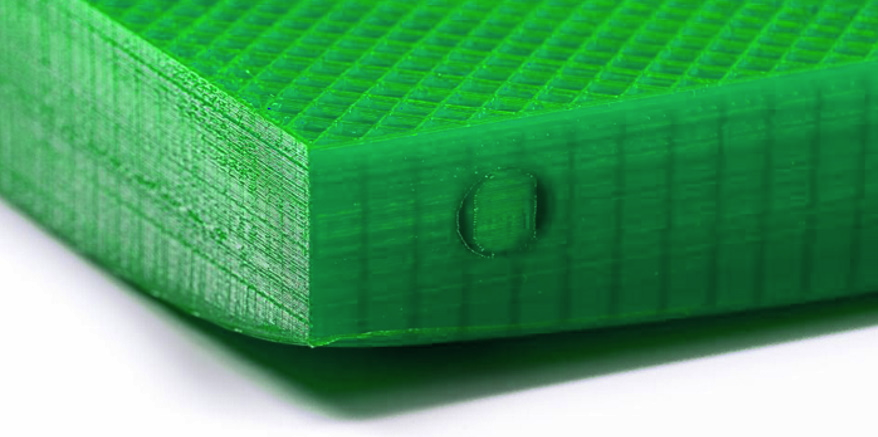

Отлипание углов детали (варпинг)
Симптомы: углы массивных моделей загибаются вверх, отрываясь от платформы. Часто встречается при печати ABS, ASA, нейлоном.
Решение: закройте корпус принтера для устранения сквозняков и удержания тепла. Увеличьте температуру стола на 5–10 градусов, отключите обдув детали на первых 3–5 слоях. Используйте качественный адгезивный спрей.

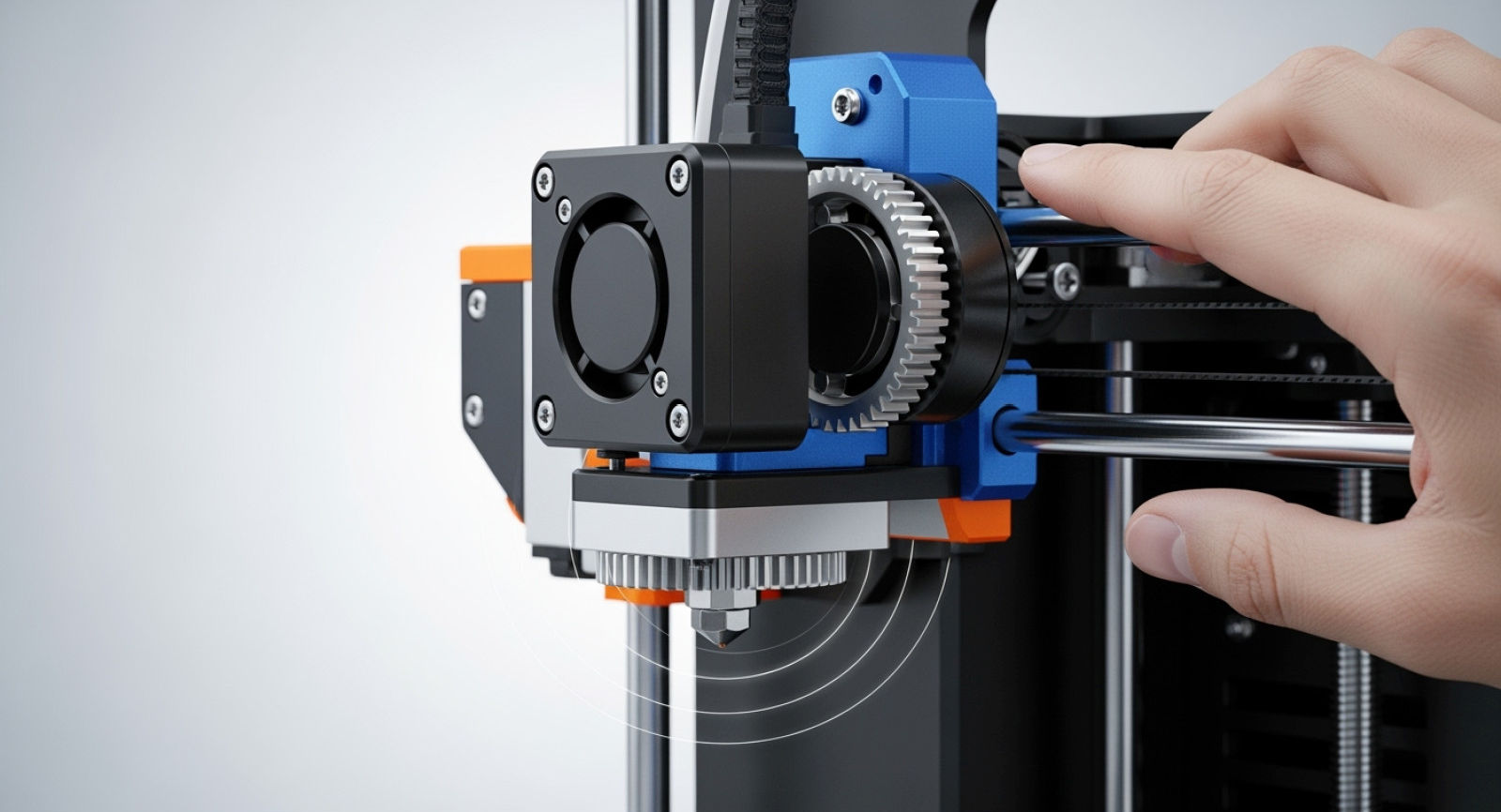

Щелкающий экструдер
Симптомы: ритмичный стук из механизма подачи. Шаговый мотор пропускает шаги, не справляясь с сопротивлением.
Решение: вы пытаетесь продавить пластик слишком быстро при недостаточной температуре. Поднимите температуру сопла на 10 градусов или снизьте скорость печати. Также проверьте, не слишком ли близко сопло прижато к столу на первом слое, — пластику просто некуда выходить.

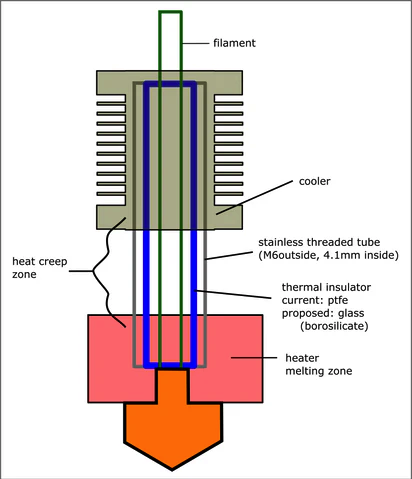

Тепловая пробка (Heat Creep)
Симптомы: печать начинается нормально, но через час-два пластик перестает подаваться, хотя сопло чистое.
Решение: тепло от нагревательного блока поднимается вверх по термобарьеру, расплавляя филамент в холодной зоне. Проверьте вентилятор охлаждения радиатора — скорее всего, он изношен, забит пылью и не выдает нужный воздушный поток. Замените кулер.

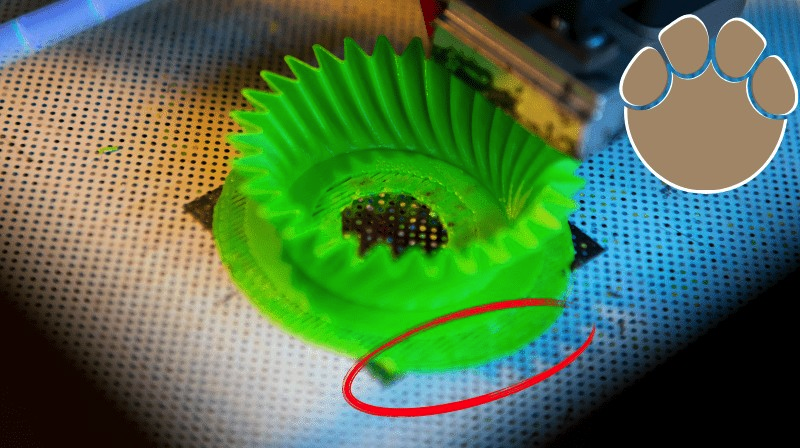

Эффект «слоновьей ноги»
Симптомы: первые несколько слоев детали расплющены и выходят за заданные габариты.
Решение: увеличьте зазор (Z-offset) между соплом и столом. Если зазор настроен верно, снизьте температуру подогрева платформы — перегретый пластик нижних слоев проседает под весом остальной модели.

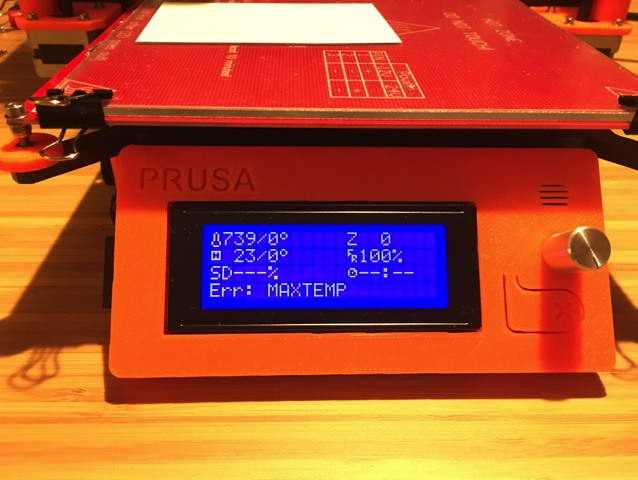

Ошибка термистора (MINTEMP / MAXTEMP)
Симптомы: принтер останавливается с критической ошибкой на экране и требует перезагрузки. Нагрев блокируется.
Решение: обрыв или короткое замыкание в цепи датчика температуры хотенда или стола. Осмотрите тонкие провода термистора возле нагревательного кубика — изоляция там часто перетирается или переламывается. Требуется замена термистора.

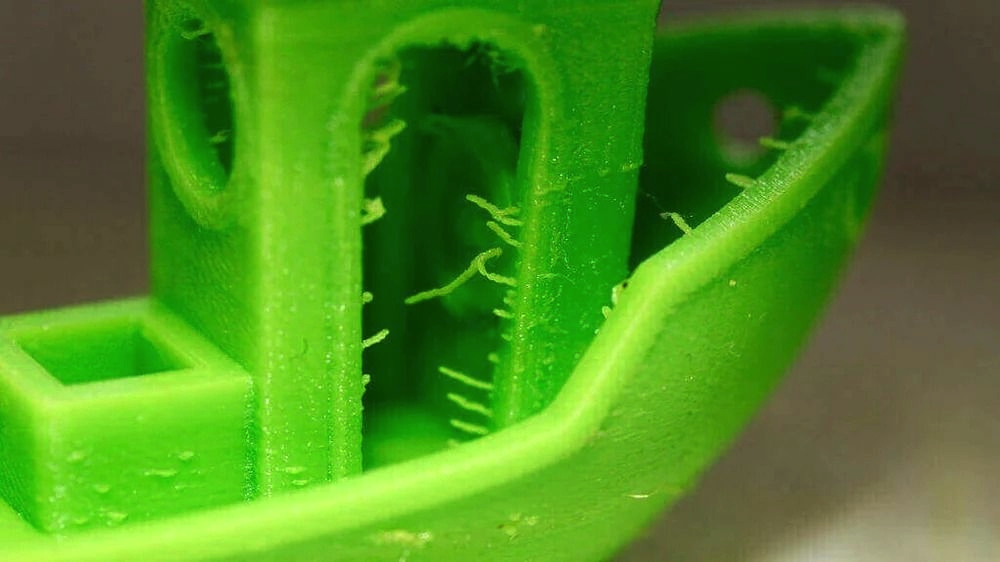

Паутина и наплывы (Stringing)
Симптомы: модель опутана тонкими пластиковыми нитями. Особенно характерно для PETG и TPU.
Решение: сырой филамент. Влага закипает в сопле, создавая избыточное давление, которое выдавливает пластик во время холостых перемещений. Просушите катушку в специальной сушке. Только после этого корректируйте длину и скорость ретракта (отката) в слайсере.

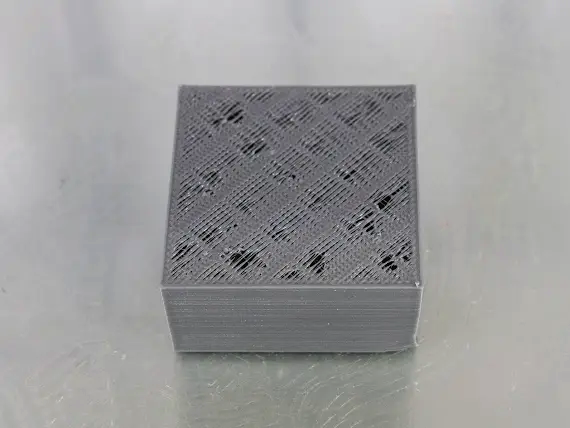

Дефекты заполнения (Pillowing)
Симптомы: верхние сплошные слои детали получаются бугристыми, с разрывами и дырками.
Решение: недостаток охлаждения детали в сочетании со слишком тонким верхним слоем. Увеличьте толщину верхней стенки минимум до 1–1,2 мм (4–6 слоев) и убедитесь, что вентилятор обдува модели работает на 100%.

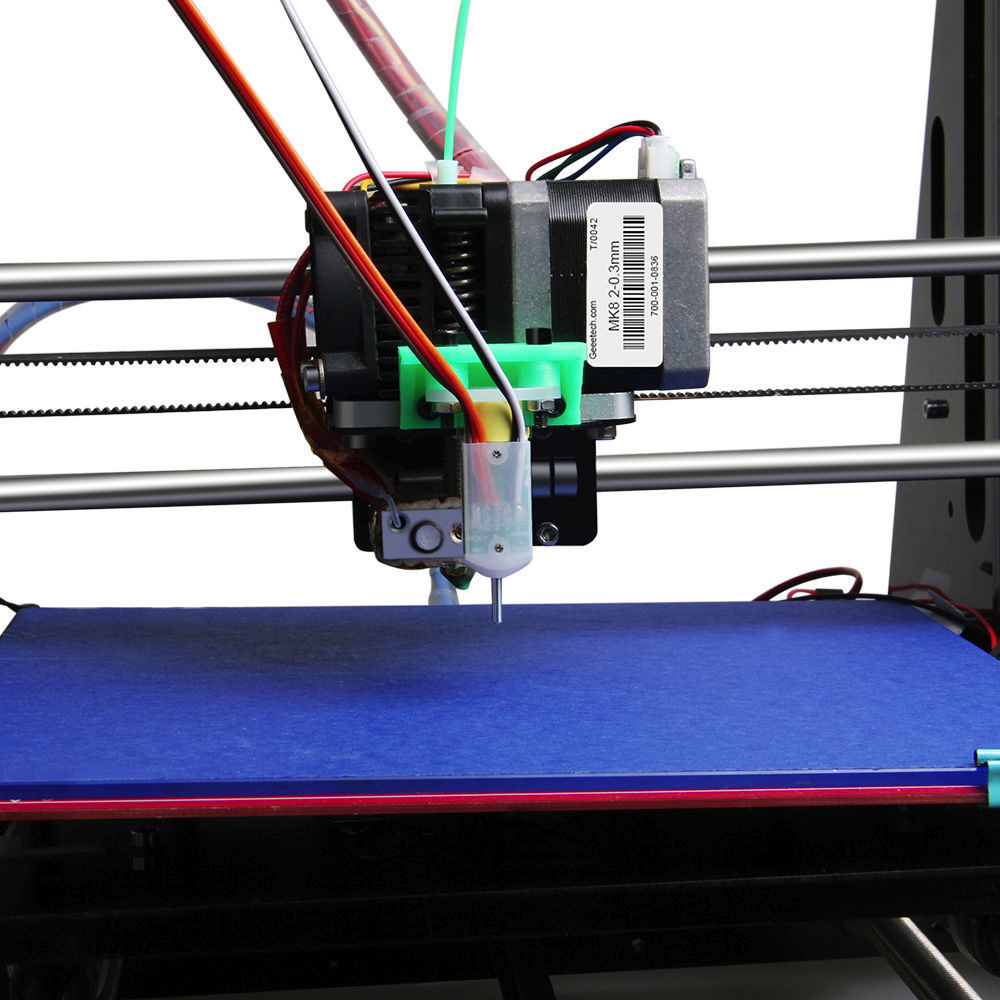

Сбой датчика автоуровня (BLTouch, CR Touch и аналоги)
Симптомы: щуп датчика не выдвигается, мигает красным диодом, либо сопло врезается в платформу при калибровке.
Решение: проверьте контакты подключения датчика к материнской плате — они часто отходят от вибраций. В механических датчиках вроде BLTouch может погнуться сам пластиковый шток (пин). Его можно аккуратно выпрямить пинцетом или заменить на запасной.
