3DMAKERPRO Turtle – это модульный 3D сканер нового поколения, рассчитанный на работу с объектами совершенно разного масштаба. Вместо одного универсального оптического блока производитель предлагает три сменных модуля – S, M и L. Каждый из них рассчитан на собственный диапазон размеров.
Такой подход решает одну из основных проблем универсальных 3D сканеров. Устройство, оптимизированное для ювелирных изделий и небольших деталей, обычно имеет слишком узкое поле зрения для автомобиля или мебели. Сканеры для крупных объектов, наоборот, не всегда способны качественно передать мелкую геометрию. В Turtle эти задачи разделены между тремя специализированными модулями, а основная платформа остается общей.
Модульная конструкция – один сканер для разных задач
Главная особенность 3DMAKERPRO Turtle – возможность быстро менять оптические модули. Они фиксируются на основном блоке и автоматически распознаются системой, поэтому после установки пользователю не требуется выполнять длительную ручную калибровку.

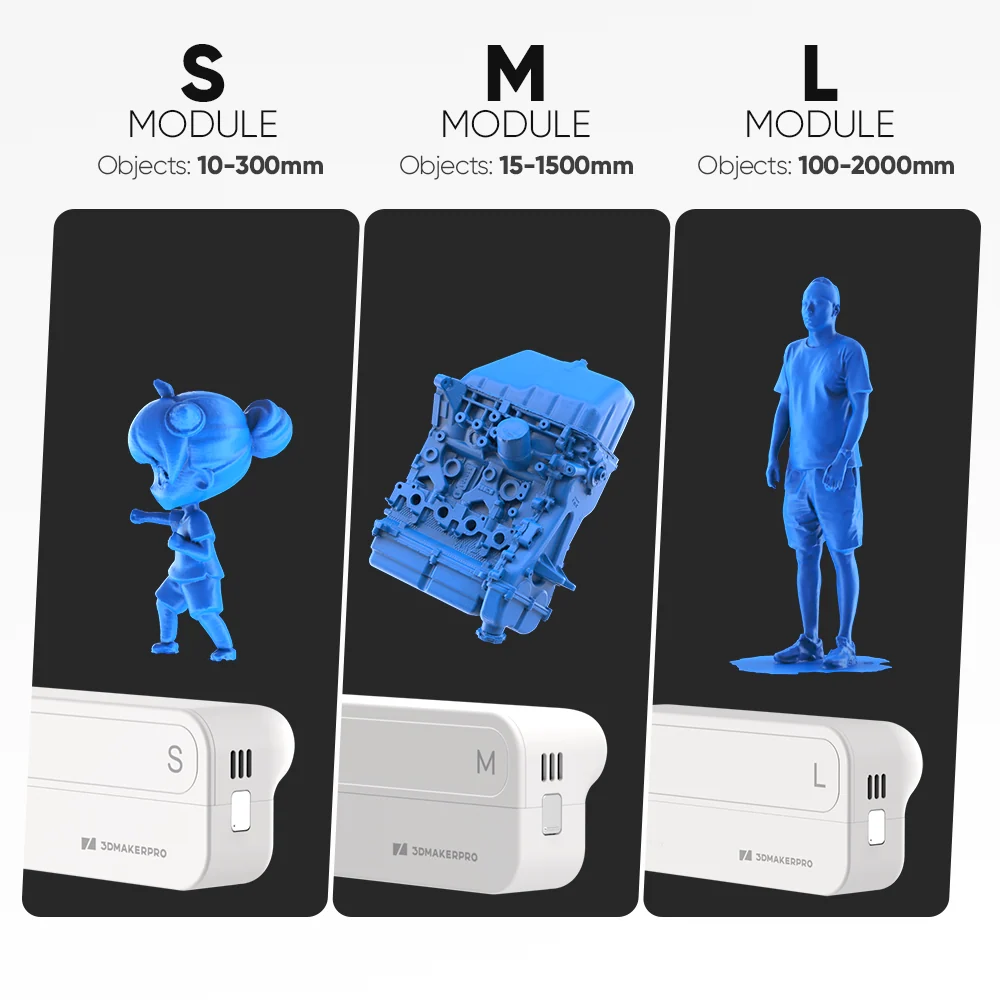

Для разных сценариев предусмотрены три модуля:
- S Module – для объектов размером примерно от 10 до 300 мм;
- M Module – универсальный вариант для деталей от 15 до 1500 мм;
- L Module – для крупных объектов размером от 100 до 2000 мм.
Подобная система позволяет использовать один комплект для ювелирных изделий, фигурок, деталей механизмов, мебели, элементов кузова и других объектов. Пользователь может начать с одного наиболее подходящего модуля, а затем расширить возможности сканера без покупки отдельного устройства.

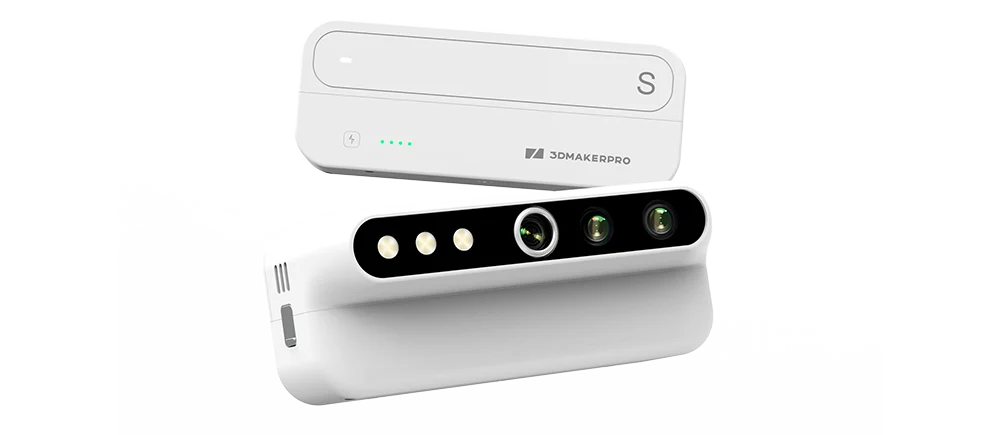

S Module – максимальная точность для небольших объектов
Модуль S ориентирован на задачи, где в первую очередь важна детализация. Его заявленная точность достигает 0,01 мм, а разрешение – 0,05 мм. Рабочее расстояние составляет от 180 до 280 мм, поэтому оператор находится достаточно близко к объекту и получает небольшую, но детализированную область захвата.
Основные параметры S Module:
- точность – до 0,01 мм;
- разрешение – до 0,05 мм;
- область одного кадра – 160×120 мм;
- рабочая дистанция – 180–280 мм;
- рекомендуемый размер объектов – 10–300 мм;
- источник света – синий LED.
Этот модуль подойдет для ювелирных изделий, небольших механических компонентов, стоматологических моделей, миниатюр и других объектов, где потеря нескольких десятых миллиметра уже может существенно повлиять на результат.

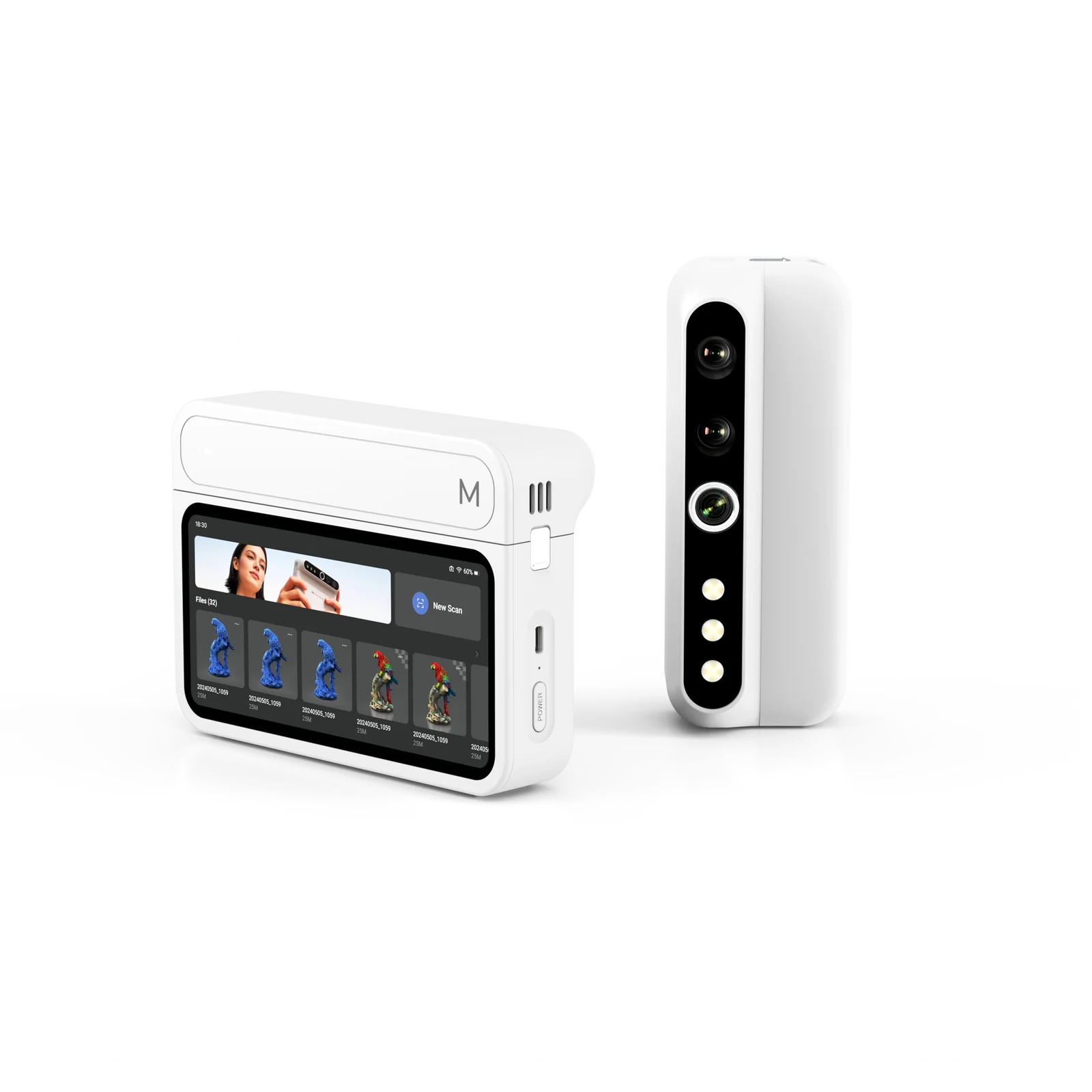

M Module – универсальный вариант для повседневной работы
M Module занимает промежуточное положение между максимальной детализацией S и широким охватом L. Его точность составляет до 0,03 мм, разрешение – до 0,07 мм, а рекомендуемый размер объектов достигает 1500 мм.
Основные характеристики M Module:
- точность – до 0,03 мм;
- разрешение – до 0,07 мм;
- область захвата – 240 × 180 мм;
- рабочая дистанция – 200–400 мм;
- размер объектов – примерно 15–1500 мм;
- источник света – синий LED.
Именно M можно считать наиболее универсальным модулем линейки. Он подходит для фигурок, корпусов электроники, автомобильных деталей, элементов декора, прототипов и большинства объектов, с которыми пользователь сталкивается в обычной мастерской.
L Module – сканирование мебели, автомобилей и крупных деталей
Для крупноформатного сканирования разработан модуль L. Здесь производитель делает акцент уже не на предельной детализации, а на площади, захватываемой за один кадр.
Область захвата достигает 600×450 мм, а рабочая дистанция увеличена до 500–950 мм. Благодаря этому оператору не требуется совершать множество мелких проходов вокруг крупного объекта.
Основные характеристики L Module:
- точность – до 0,05 мм;
- разрешение – до 0,10 мм;
- область захвата – 600 × 450 мм;
- рабочая дистанция – 500–950 мм;
- рекомендуемый размер объектов – 100–2000 мм.
L Module логично использовать для мебели, панелей автомобиля, крупных корпусов, элементов интерьера и других габаритных изделий. Снижение разрешения относительно S компенсируется намного большей областью кадра и более удобной рабочей дистанцией.
Улучшенный сенсор и больше данных в каждом кадре
В серии Turtle применяется сенсор с разрешением 2,3 Мп, тогда как в предыдущих решениях производителя использовались датчики на 1,3 Мп. Увеличение количества пикселей позволяет получить больше геометрической и цветовой информации при каждом захвате.
Одновременно производитель переработал проектор. В результате увеличилась площадь, попадающая в один кадр, а также глубина уверенного сканирования. Это особенно полезно при работе со ступенчатыми поверхностями, углублениями и объектами сложной формы.
Для пользователя это означает меньше повторных проходов и более стабильный захват геометрии при обычном ручном движении сканера.
Сканирование без маркеров
Turtle способен ориентироваться по собственной геометрии и текстуре объекта. В большинстве случаев устанавливать специальные маркеры не требуется.
Система поддерживает:
- автоматическое распознавание особенностей поверхности;
- визуальный AI-трекинг;
- повторное захватывание уже отсканированной области;
- автоматическое восстановление трекинга после его потери.
Если сканер потерял положение, достаточно снова направить его на участок, который уже был захвачен. Система распознает геометрию и продолжит построение модели без необходимости начинать работу заново.
На очень гладких или однотонных поверхностях может потребоваться матирующий спрей либо маркеры. Это типичное ограничение оптического 3D сканирования и не является особенностью только Turtle.
До 30 кадров в секунду при подключении к компьютеру
Все три модуля поддерживают частоту около 10 кадров/с при автономном использовании. При подключении к ПК доступен высокоскоростной режим до 30 кадров/с.
Повышенная кадровая частота особенно полезна при сканировании крупных объектов, когда пользователь активно перемещается вокруг модели. Более частый захват геометрии снижает вероятность потери трекинга и делает изображение в предварительном просмотре более плавным.
Для наиболее сложных и продолжительных проектов подключение к производительному компьютеру остается оптимальным вариантом, однако Turtle не ограничивается только таким сценарием.

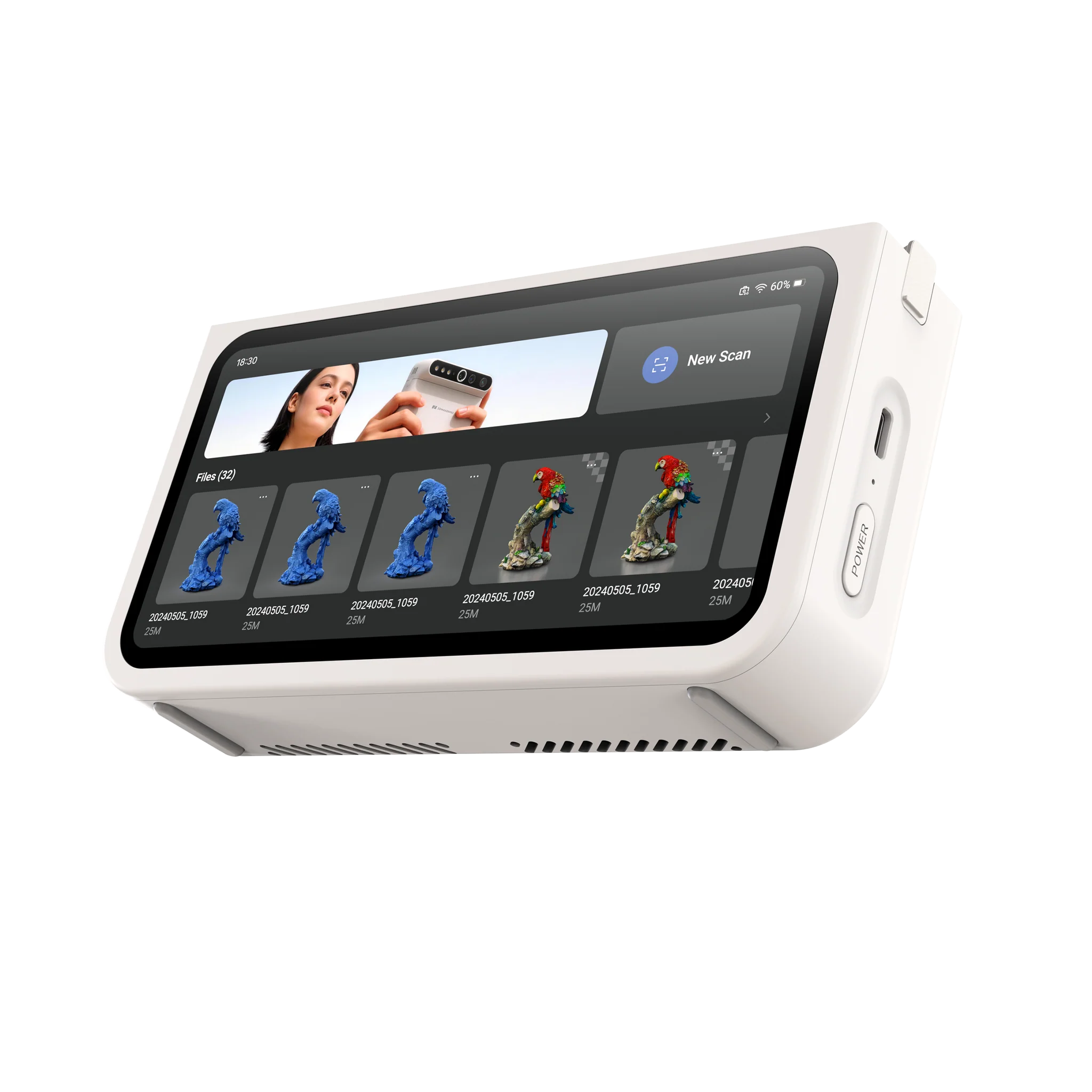

Control Pad – автономное сканирование без ноутбука
Для Turtle доступен отдельный Control Pad, который фактически превращает сканер в самостоятельную мобильную рабочую станцию. Он берет на себя обработку облака точек, отображение результата и экспорт файлов.
Основные характеристики Control Pad:
- экран – 6,4-дюймовый AMOLED с разрешением 2K;
- процессор – восьмиядерный, до 2 ГГц;
- оперативная память – 16 ГБ;
- накопитель – SSD на 256 ГБ;
- беспроводное подключение – Wi-Fi 5;
- аккумулятор – 10 000 мА·ч;
- автономность – около 2 часов.
Это особенно удобно при выездном сканировании автомобилей, архитектурных элементов или предметов в мастерской, где постоянно держать рядом ноутбук неудобно. Модель можно сразу просмотреть на экране после завершения сканирования и проверить, не осталось ли пропущенных участков.
Цветные текстуры и готовые форматы
Все модули Turtle способны захватывать 24-битные цветные текстуры. Это расширяет применение сканера за пределы чисто технического реверс-инжиниринга.
Цвет особенно полезен для оцифровки:
- скульптур;
- музейных объектов;
- фигурок;
- элементов интерьера;
- моделей для визуализации и AR/VR.
После обработки данные можно использовать как для 3D-печати, так и для дальнейшей работы в графических и инженерных программах.
JMStudio и экспорт без привязки к экосистеме
Для работы используется бесплатное программное обеспечение JMStudio от 3DMakerpro. Оно отвечает за подключение сканера, захват, обработку облака точек, оптимизацию сетки и экспорт готовой модели.
Поддерживаются основные форматы:
- STL;
- OBJ;
- PLY;
- ASC.
Это означает, что полученный результат можно использовать не только внутри программ 3DMakerpro. STL подходит для дальнейшей подготовки к 3D печати, OBJ – для моделей с текстурами, а PLY и ASC удобны при работе с облаками точек.
При необходимости данные можно открывать в CloudCompare, MeshLab, Geomagic и различных CAD-системах для дальнейшего реверс-инжиниринга.
Для каких задач подходит 3DMAKERPRO Turtle?
Возможности устройства напрямую зависят от выбранного модуля, поэтому единая система способна покрыть достаточно широкий спектр сфер применения.
Turtle может использоваться для:
- реверс-инжиниринга;
- 3Dпечати по существующему объекту;
- автомобильных компонентов;
- ювелирных и стоматологических моделей;
- фигурок и миниатюр;
- мебели и элементов интерьера;
- контроля формы деталей;
- цифрового архивирования объектов.
Для мастерской или предприятия, где приходится регулярно сканировать изделия разного масштаба, модульный подход может оказаться намного удобнее покупки нескольких отдельных сканеров.
3DMAKERPRO Turtle – один из наиболее интересных подходов к универсальному ручному 3D-сканированию. Его главное отличие – не попытка заставить одну оптику одинаково хорошо работать с ювелирным изделием и автомобильным кузовом, а использование трех специализированных модулей на общей платформе.
