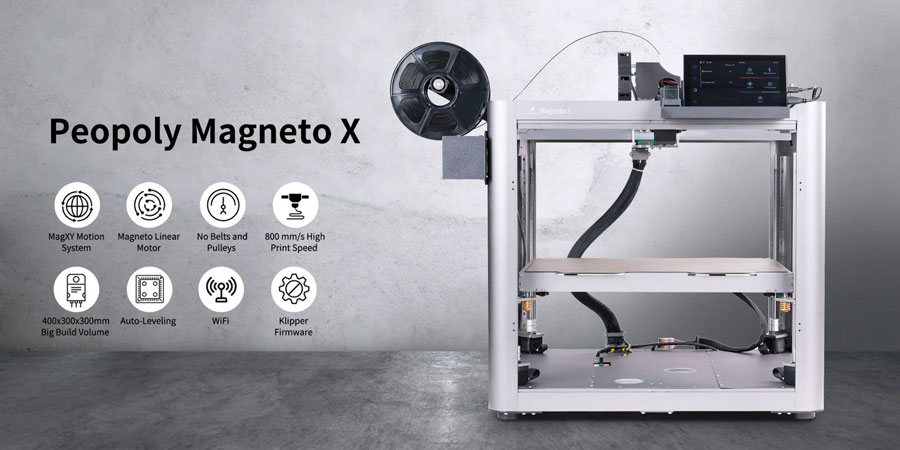

Magneto X – первый настольный принтер с линейными двигателями
Компания Peopoly начала официальные продажи FFF 3D-принтера с системой линейных двигателей, получившей название MagXY. Модель Peopoly Magneto X базируется на популярной системе плавления филаментов, предлагает еще большую точность и скорость печати (в сравнении с устройствами с традиционными подшипниками).
Особенности MagXY
Обычные 3D-принтеры для перемещения по осям X и Y используют подшипники и ремни. Наличие которых удорожает обслуживание, увеличивает трение. Также подобные системы более чувствительны к вибрациям и искажениям.
В Peopoly в рамках эксперимента решили отказаться от шаговых двигателей в пользу линейных, убрав параллельно ремни и шкивы. Результатом стало появление кинематики MagXY. Компания запатентовала систему и реализовала ее в модели Magneto X.
Система MagXY выделяется высокой точностью позиционирования – около 3 микрон. Простая конструкция линейных моторов существенно упростила доступ к экструдеру. Теперь для его замены не нужно отсоединять ремни. Минимальное трение направляющих положительно сказывается в сроке службы. Автоматическая система отключения моторов предупреждает повреждения при контакте экструдера с другими предметами.
При использовании сопла 0,4 мм и толщине слоя 0,2 мм максимальная скорость печати – 800 мм/с, а предельная скорость перемещения сопла – 1500 мм/с. Ускорение возможно до 22 тысяч мм/с2.
Система управления с обратной связью
Модель Peopoly Magneto X получила систему управления так называемого замкнутого цикла. На практике это означает мгновенную обратную связь, когда корректировки в процесс печати вносятся в режиме реального времени. Система отслеживает положение каждого линейного двигателя непрерывно. В итоге каждая напечатанная деталь имеет стабильно высокое качество, включая глубокую детализацию.

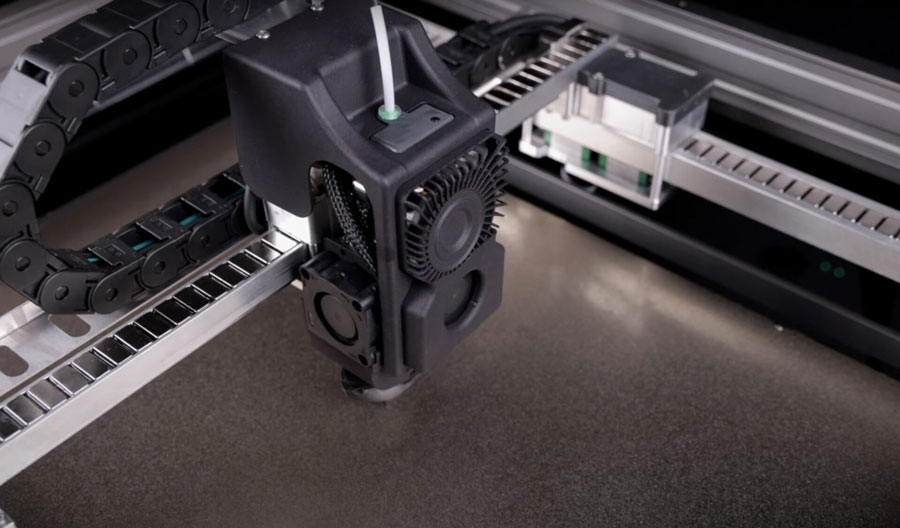

Экструдер Lancer
Высокоскоростную печать обеспечивает и система экструзии Lancer. Она способна подавать расплавленный филамент со стабильной скоростью в 30 мм/с и силой в 90Н. По умолчанию 3д принтер оснащен медным соплом диаметром 0,4 мм. В комплекте также предусмотрено сопло из закаленной стали, которые выдерживают нагрев до 300 градусов по Цельсию. Отслеживание расходного материала осуществляет встроенный датчик. Как только его становится недостаточным, печать останавливается. После загрузки нового филамента процесс продолжается с последней точки.
Эффективное охлаждение
3Д-принтер Peopoly Magneto X оснащен сразу 3 вентиляторами:
- два базируются на шарикоподшипниках типа 4015, поддерживают скорость вращения до 13 тыс. об. в минуту;
- еще один предназначен для радиатора, оснащен шарикоподшипниками 3010, скорость вращения – до 8 тыс. об. в минуту.
Даже на максимальных скоростях печати гарантируется эффективное охлаждение отпечатка.
Калибровочная система и другие особенности
Модель Magneto X получила систему калибровки платформы по 48 точкам. Фиксацию высоты поверхности осуществляет встроенный тензодатчик. Собранные данные обрабатываются системой, после чего производится корректировка положения оси Z.
Платформа выполнена из алюминия, быстро нагревается до температуры плюс 130 градусов. Пластина PEI двухсторонняя, гибкая, крепится с помощью магнитов, делает процесс удаления напечатанных изделий максимально легким и простым.

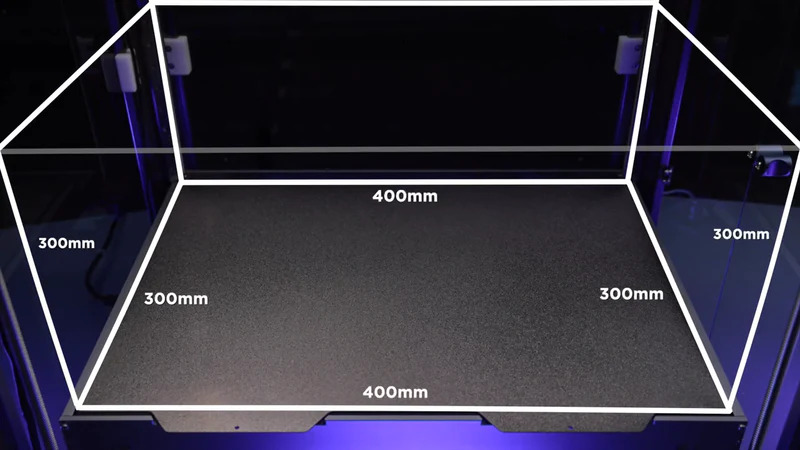

Принтер предлагает внушительную область построения. 400x300x300 мм достаточно для построения достаточно крупных цельных изделий и ускорения производства составных конструкций. Рабочие характеристики позволяют работать с широким перечнем материалов – PLA, ASA, ABS, PETG.
В качестве программного обеспечения используется Klipper. Для нарезки предусмотрен Orca Slicer. Встроенная камера имеет разрешение 1080 пикселей, позволяет удаленно следить за рабочим процессом, оперативно выявлять и устранять проблемы с печатью. Большой 7-дюймовый сенсорный дисплей существенно упрощает настройку.
В качестве дополнительных опций производитель предлагает боковой вентилятор и полупрозрачные панели из акрила для печати материалов с высокой чувствительностью к температурным колебаниям.
3Д-принтер Peopoly Magneto X даже без учета новой кинематики весьма привлекателен по многим показателям. Новый подход к системе перемещения выглядит очень интригующе и дает еще больше возможностей для творчества и экспериментов.
